Guia de Instalação do Sistema de Energia Solar

Este guia de instalação fornece uma referência abrangente e padronizada para a instalação dos Sistemas de Energia Solar Anern, incluindo sistemas solares off-grid, sistemas solares híbridos, sistemas de armazenamento de energia (ESS), controladores de carga solar MPPT e soluções portáteis de armazenamento solar. Destina-se a instaladores profissionais, empreiteiros EPC, distribuidores e equipas de apoio técnico.

1. O que é um Sistema de Energia Solar Anern?

Um sistema de energia solar Anern é uma solução energética integrada que combina painéis solares, inversores, controladores de carga e armazenamento em bateria para fornecer eletricidade estável e fiável para aplicações residenciais, comerciais e industriais. Estes sistemas podem funcionar em configurações off-grid, híbridas ou de backup, dependendo dos requisitos do projeto.

2. Instruções de Segurança (Obrigatórias)

• A instalação deve ser realizada apenas por pessoal qualificado.

• Desligue todas as fontes de alimentação CA e CC antes da instalação ou manutenção.

• Cumpra todos os códigos elétricos, normas e regulamentos locais.

• Não provoque curto-circuito nos terminais da bateria nem inverta a polaridade.

• Garanta a ligação à terra adequada de todos os componentes do sistema.

3. Visão Geral dos Componentes do Sistema

Um sistema de energia solar Anern típico inclui:

• Painéis solares (conjunto fotovoltaico)

• Inversor solar ou inversor-carregador

• Controlador de carga solar MPPT (se aplicável)

• Banco de baterias (chumbo-ácido ou lítio)

• Caixa de distribuição CA e cargas elétricas

• Dispositivos de proteção CC (disjuntores, fusíveis)

• Módulos de monitoramento ou comunicação (opcional)

4. Requisitos do Ambiente de Instalação

• Instale o equipamento em um local seco, bem ventilado e livre de poeira.

• Evite luz solar direta, chuva, umidade e ambientes corrosivos.

• Mantenha um espaço livre mínimo de 30 cm ao redor do equipamento para ventilação e manutenção.

• Temperatura ambiente operacional recomendada: 0°C a 40°C (salvo especificação em contrário).

5. Instalação de Montagem

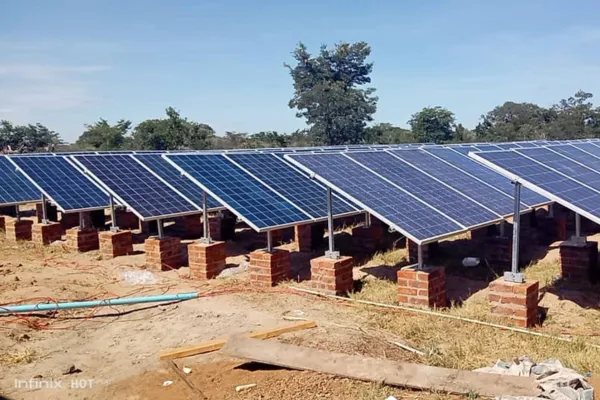

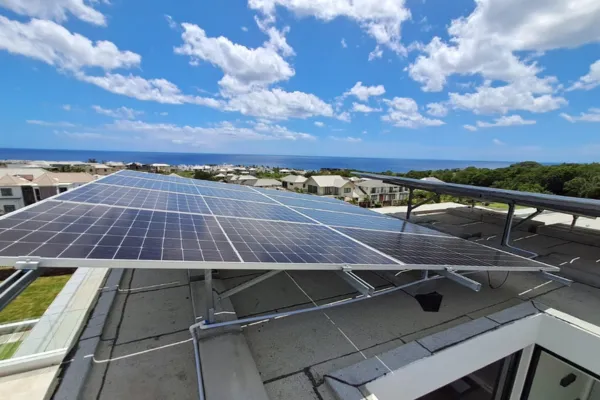

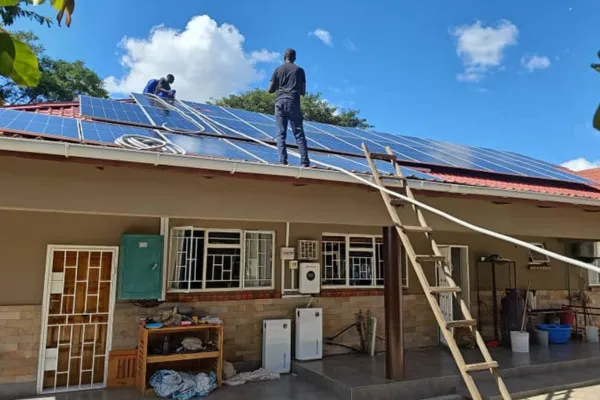

5.1 Painéis Solares (Módulos Fotovoltaicos)

• Instale os painéis voltados para o equador (voltados para o sul no hemisfério norte, voltados para o norte no hemisfério sul).

• Certifique-se de que os painéis não tenham sombreamento ao longo do dia.

• Utilize estruturas de montagem robustas e fixadores resistentes à corrosão.

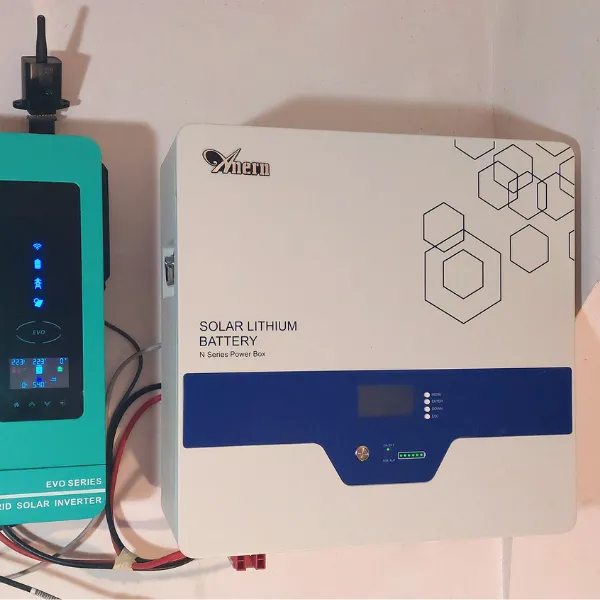

5.2 Inversor e Sistema de Armazenamento de Energia

• Monte o inversor ou o ESS em uma parede sólida e não inflamável ou em um piso estável.

• Instale verticalmente para garantir a dissipação de calor adequada.

• Mantenha afastado de fontes de calor e materiais inflamáveis.

5.3 Controlador de Carga Solar MPPT

• Instale próximo ao banco de baterias para minimizar a queda de tensão.

• Monte em uma superfície vertical com fluxo de ar suficiente.

6. Fiação Elétrica e Conexão

6.1 Sequência de Conexão (Crítico)

A ordem correta da fiação é essencial:

• Conecte a bateria ao inversor ou controlador de carga

• Conecte a saída CA e as cargas

• Conectar painéis solares (conjunto fotovoltaico)

O não cumprimento desta sequência pode causar danos ao equipamento.

6.2 Ligação da Bateria

• Verifique se a tensão da bateria corresponde aos requisitos do sistema.

• Instale disjuntores CC ou fusíveis entre a bateria e o equipamento.

• Utilize cabos curtos e grossos para reduzir a perda de tensão.

• Para baterias de lítio, ligue os cabos de comunicação do BMS, se necessário.

6.3 Ligação do Painel Solar (PV)

• Assegure-se de que a tensão de circuito aberto do PV não excede os limites do sistema.

• Ligue os painéis em série ou em paralelo de acordo com o projeto do sistema.

• Instale um isolador ou disjuntor CC fotovoltaico para segurança.

6.4 Cablagem CA

• Instale disjuntores CA externos para a entrada e a saída.

• Garanta a cablagem correta de Fase (L), Neutro (N) e Terra (PE).

• Não ligue a saída CA diretamente à rede, a menos que o sistema suporte ligação à rede.

7. Ligação à Terra e Proteção

• Ligue corretamente à terra todos os componentes do sistema.

• Utilize dispositivos de proteção contra sobretensões quando necessário.

• Garanta proteção contra sobrecorrente tanto no lado CC como no lado CA.

8. Configuração e Definições do Sistema

• Defina a tensão do sistema de acordo com o tipo de bateria.

• Configure o tipo de bateria (chumbo-ácido ou lítio).

• Ajuste os parâmetros de carga e descarga.

• Defina o modo de operação do inversor (prioridade solar, prioridade bateria, prioridade rede elétrica, etc.).

9. Inspeção Final e Procedimento de Ligação

Antes de ligar:

• Confirme se todas as conexões de fiação estão seguras e corretas.

• Certifique-se de que todos os disjuntores estejam na posição OFF (desligado).

Sequência de ligação:

• Ligue o disjuntor da bateria

• Ligar o inversor ou o controlador de carga

• Ligar o disjuntor fotovoltaico

• Ligar o disjuntor de entrada CA (se aplicável)

Verificar o estado do sistema através do ecrã LCD ou dos indicadores.

10. Funcionamento e Manutenção

• Limpar regularmente os painéis solares para manter a eficiência.

• Inspecionar periodicamente os cabos, os terminais e os disjuntores.

• Manter as aberturas de ventilação desobstruídas.

• Durante um desligamento prolongado, desligar a energia fotovoltaica, da bateria e da rede CA.

11. Notas Importantes

• O desempenho do sistema pode ser reduzido durante longos períodos de nuvens ou chuva.

• A capacidade da bateria e a demanda de carga devem ser devidamente compatibilizadas.

• Consulte sempre os manuais específicos do produto para obter parâmetros detalhados e configurações avançadas.
