Um inversor de iões de lítio converte a eletricidade de corrente contínua armazenada numa bateria de iões de lítio em corrente alternada que pode ser utilizada por eletrodomésticos, equipamentos comerciais e cargas elétricas fora da rede.
No entanto, selecionar um inversor para uma bateria de iões de lítio envolve mais do que emparelhar uma bateria com um inversor com a potência correta. O inversor também deve suportar a tensão nominal da bateria, os parâmetros de carregamento, a corrente de descarga, o sistema de gestão da bateria e a aplicação pretendida.
O melhor inversor para uma bateria de iões de lítio não é, portanto, necessariamente o inversor com a classificação de potência mais elevada ou o preço mais baixo. É o inversor que consegue operar de forma segura e eficiente com a bateria selecionada, o painel solar, as cargas elétricas e o tempo de backup necessário.
Para habitações e equipamentos eletrónicos sensíveis, um inversor de onda sinusoidal pura com compatibilidade com baterias de lítio é normalmente a opção preferida. Para uma instalação solar, um inversor híbrido MPPT ou fora da rede também pode gerir o carregamento solar e coordenar a eletricidade entre o painel fotovoltaico, a bateria de lítio, a rede elétrica pública e as cargas conectadas.
Os termos inversor de iões de lítio (inversor de bateria de lítio) referem-se geralmente a um inversor concebido ou configurado para operar com um banco de baterias de iões de lítio.
Não descrevem uma categoria universal de inversor.
Um inversor básico pode ser capaz de converter a energia da bateria de lítio em eletricidade CA, mas isto não significa automaticamente que consiga carregar a bateria corretamente ou comunicar com o seu sistema de gestão da bateria.
Expressões de pesquisa como inversor iões de lítio, inversor de lítio e inversor de energia de iões de lítio descrevem geralmente a mesma necessidade de compra: os compradores procuram inversores com baterias de lítio que possam funcionar como um sistema de energia compatível.
Muitas baterias utilizadas em sistemas solares residenciais e comerciais são baterias LiFePO4. O fosfato de ferro e lítio faz parte da família das baterias de iões de lítio, mas tem requisitos de tensão, carregamento e proteção diferentes das baterias de chumbo-ácido. Os compradores devem, por isso, identificar a química exata da bateria em vez de confiar apenas na palavra "lítio".
Um inversor compatível com lítio deve fornecer:
A faixa correta de tensão da bateria
Parâmetros de carregamento de lítio configuráveis
Saída contínua e de pico adequada
Corrente de carregamento adequada
Proteção contra subtensão e sobretensão
Comunicação compatível com o BMS quando necessário
Saída CA em onda senoidal pura para cargas sensíveis

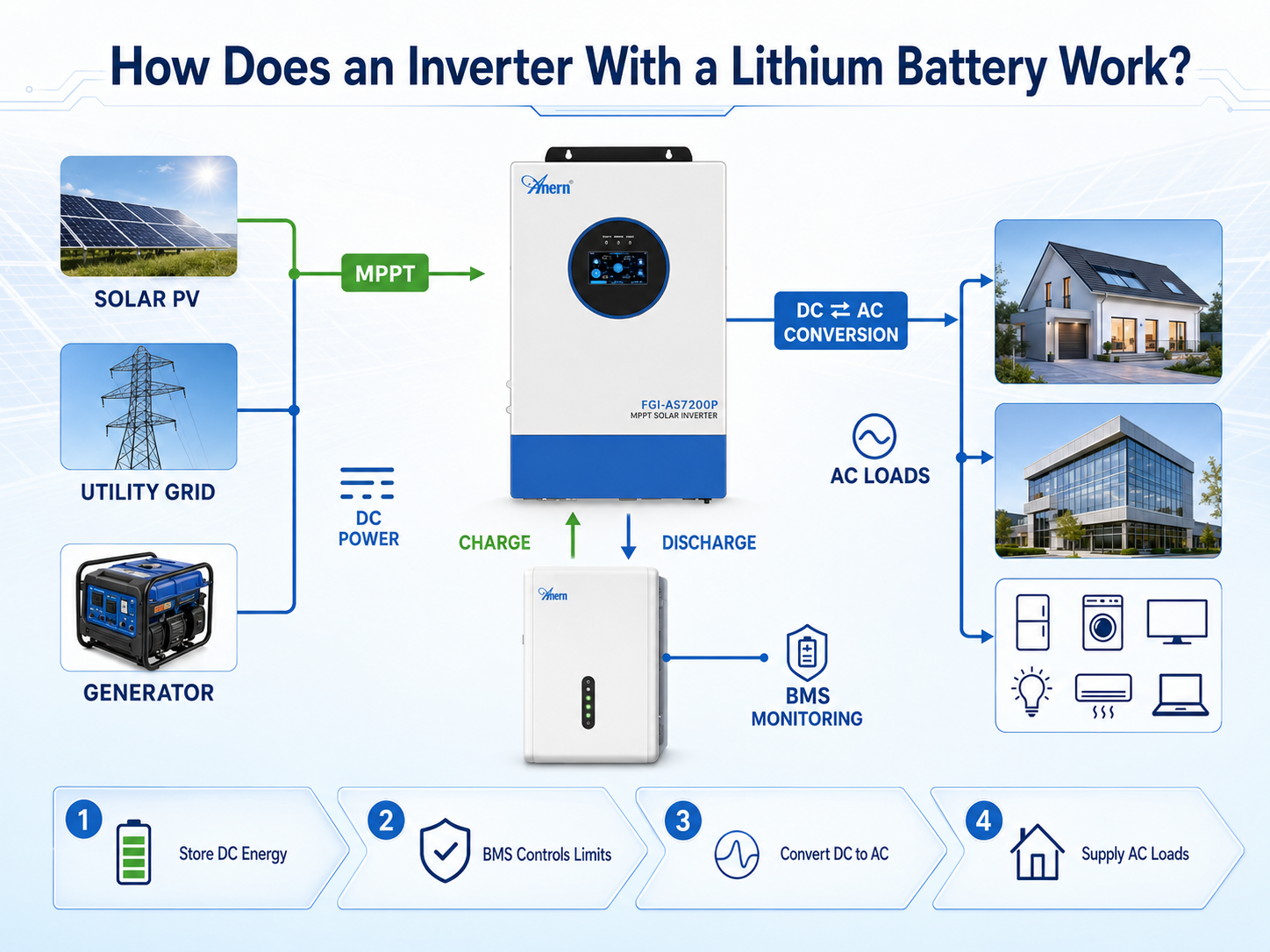

Um sistema típico de bateria de lítio com inversor tem quatro estágios operacionais principais.
Primeiro, a bateria de lítio armazena eletricidade CC. Seu sistema de gerenciamento de bateria monitora a tensão das células, a corrente, a temperatura e os limites operacionais.
Segundo, o inversor extrai energia CC da bateria dentro da faixa de descarga permitida.
Terceiro, o inversor converte a eletricidade CC em eletricidade CA na tensão e frequência exigidas por equipamentos residenciais ou comerciais.
Por fim, se o sistema utiliza um inversor-carregador ou inversor solar híbrido, a bateria pode ser recarregada a partir de painéis solares, da rede elétrica ou de um gerador.
Em um sistema solar, o controlador de carga MPPT ajusta o ponto de operação do arranjo solar para obter energia de forma eficiente à medida que a luz solar e a temperatura dos painéis mudam. Os compradores que desejam entender essa função em maior detalhe podem ler o guia de inversores MPPT da Anern.
Um inversor híbrido oferece funções adicionais de gerenciamento de energia. Ele pode coordenar a eletricidade entre painéis solares, baterias, a rede elétrica e cargas de backup. O guia da Anern sobre princípios de funcionamento de inversores solares híbridos explica as diferenças entre inversores híbridos, off-grid e convencionais.
A bateria e o inversor devem sempre ser tratados como um único sistema de energia coordenado. Compartilhar a mesma tensão ou conector de comunicação não garante automaticamente a compatibilidade.
A faixa de entrada da bateria do inversor deve corresponder à tensão nominal e de operação do banco de baterias.
Os sistemas de baixa tensão comuns incluem:
Sistemas de bateria de 12 V
Sistemas de bateria de 24 V
Sistemas de bateria de 48 V ou 51,2 V
Sistemas comerciais de armazenamento de energia de maior porte podem usar plataformas de bateria de alta tensão.
Um inversor de 12 V não deve ser conectado diretamente a um banco de baterias de 48 V. Os compradores também devem comparar toda a faixa de tensão de operação da bateria, e não apenas sua tensão nominal.
Sistemas de tensão mais baixa exigem corrente CC mais alta para produzir a mesma saída do inversor. Por exemplo, assumindo 90% de eficiência do inversor, uma carga de 3.000 W exigiria aproximadamente:
| Tensão da bateria | Corrente CC aproximada |
| 12 V | 278 A |
| 24V | 139A |
| 48V | 69A |
É por isso que os sistemas de 48V são geralmente mais práticos para inversores domésticos de vários quilowatts. Reduzem os requisitos de corrente e tornam a seleção de cabos, fusíveis e dispositivos de proteção mais fácil de gerir.
Os parâmetros de carregamento de um inversor para uso com bateria de iões de lítio devem corresponder à química da bateria.
As configurações importantes incluem:
Tensão de carga inicial ou de absorção
Corrente máxima de carregamento
Corte de baixa tensão
Tensão de reinício da bateria
Limite máximo de descarga
Configuração de equalização
Compensação de temperatura
Reserva de estado de carga
As configurações de carregamento destinadas a baterias de chumbo-ácido não devem ser aplicadas automaticamente a baterias LiFePO4. Em particular, a equalização de chumbo-ácido deve normalmente ser desativada, a menos que o fabricante da bateria de lítio forneça instruções diferentes.
Se o fabricante da bateria fornecer uma lista de inversores aprovados ou um perfil de carregamento, os instaladores devem seguir essa documentação.
O sistema de gestão da bateria protege a bateria de lítio contra condições anormais de tensão, corrente e temperatura.
Num sistema de circuito fechado, o inversor e a bateria trocam dados operacionais através de um protocolo de comunicação suportado. CAN e RS485 são habitualmente utilizados, mas ter a mesma porta física não garante que dois produtos consigam comunicar.
A compatibilidade pode depender de:
Protocolo de comunicação
Pinagem do cabo
Endereço da bateria
Seleção do protocolo do inversor
Firmware da bateria
Firmware do inversor
Número máximo de módulos de bateria em paralelo
Quando a comunicação em malha fechada não estiver disponível, alguns sistemas aprovados podem operar por meio de parâmetros de tensão configurados. Isso só deve ser feito quando ambos os fabricantes permitirem.
A saída contínua do inversor deve suportar todos os aparelhos que possam operar ao mesmo tempo.
Iluminação, televisores e dispositivos de comunicação geralmente têm demanda relativamente estável. Geladeiras, bombas, compressores e motores podem exigir muito mais energia na partida.
Portanto, o inversor deve suportar ambos:
Potência operacional contínua
Potência de partida de curto prazo ou potência de pico
Para televisores, computadores, geladeiras, equipamentos de comunicação e outros aparelhos sensíveis, geralmente recomenda-se um inversor de onda senoidal pura com bateria de lítio para armazenamento.
Um inversor de baixa frequência pode ser adequado quando forte capacidade de pico e construção baseada em transformador são prioridades. A visão geral de inversores de potência de baixa frequência da Anern fornece mais informações sobre este tipo de inversor.
Um inversor com bateria de lítio não pode fornecer sua potência total se a bateria ou o BMS não puderem fornecer corrente suficiente.
Um cálculo preliminar é:
Corrente CC = potência da carga CA ÷ (tensão da bateria × eficiência do inversor)
Por exemplo, se uma carga de 1.000W for alimentada por uma bateria de 12,8V através de um inversor com 90% de eficiência:
1.000W ÷ (12,8V × 0,90) = aproximadamente 87A
Os seguintes componentes devem todos suportar a corrente necessária:
Células da bateria
BMS da bateria
Cabos CC
Fusível
Disjuntor
Desconector da bateria
Terminais do inversor
A corrente de arranque de motores e compressores também deve ser considerada.

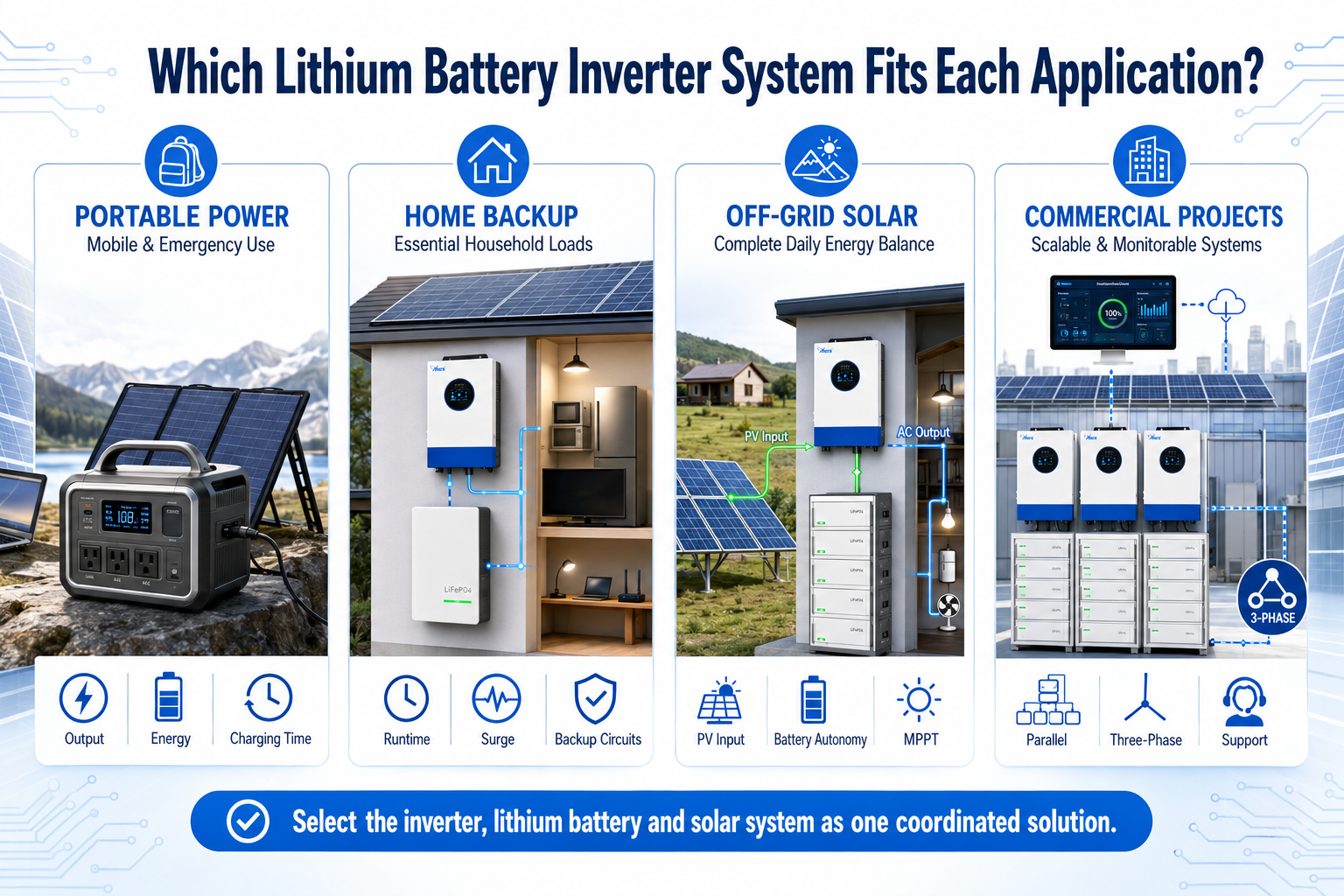

Diferentes aplicações requerem diferentes configurações de inversor.
Um inversor off-grid é adequado quando o sistema tem de funcionar independentemente da rede elétrica.
Um inversor solar híbrido é útil quando é necessário coordenar a energia solar, a bateria e a eletricidade da rede.
Um inversor com capacidade paralela é adequado quando o projeto exige maior potência de saída, funcionamento trifásico ou expansão futura.
Um inversor portátil com armazenamento em bateria de iões de lítio é mais adequado para energia móvel, locais de trabalho temporários, uso ao ar livre e cargas essenciais de reserva.
Antes de escolher uma arquitetura, os compradores devem definir se o projeto exige:
Comutação de energia de reserva
Autoconsumo solar
Entrada do gerador
Exportação para a rede
Saída bifásica ou trifásica
Monitorização remota
Expansão em paralelo
Carregamento e descarregamento com base no horário de uso
Os requisitos de conformidade dependem do tipo de instalação e do mercado de destino.
Para baterias de lítio estacionárias e industriais, a IEC 62619:2022 especifica requisitos de segurança e ensaios para células e baterias secundárias de lítio, incluindo aplicações estacionárias.
As baterias de lítio expedidas internacionalmente também devem cumprir os requisitos de transporte aplicáveis. A subsecção 38.3 do Manual de Ensaios e Critérios da ONU aborda os ensaios de transporte de baterias de lítio.
Para os mercados que utilizam normas UL, a avaliação do sistema de armazenamento de energia pode considerar a bateria, o inversor, o sistema de controlo e o sistema de proteção como um conjunto completo. A UL também salienta a importância de verificar a compatibilidade entre o inversor, o banco de baterias e o BMS.
Os compradores devem solicitar documentos de conformidade para o modelo exato do produto, em vez de aceitar um certificado geral emitido para uma série diferente.
A potência do inversor e a capacidade da bateria descrevem duas características elétricas diferentes.
A saída do inversor é normalmente medida em watts ou volt-amperes. A energia da bateria é medida em watt-hora ou quilowatt-hora. O ampere-hora só indica capacidade útil de armazenamento quando a tensão da bateria também é conhecida.

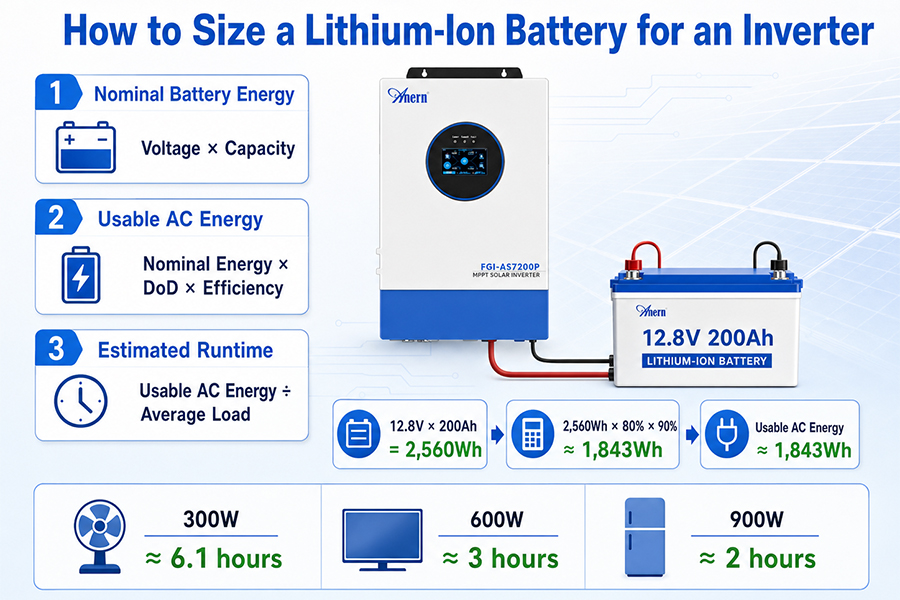

Utilize os seguintes cálculos:
Energia nominal da bateria = Tensão da bateria × Capacidade da bateria
Energia CA utilizável = Energia nominal da bateria × profundidade de descarga permitida × eficiência do inversor
Tempo de funcionamento estimado = Energia CA utilizável ÷ carga CA média
O resultado calculado é apenas uma estimativa. O tempo de funcionamento real pode ser afetado pela temperatura da bateria, envelhecimento, perdas nos cabos, consumo em espera do inversor e cargas variáveis dos aparelhos.
Uma bateria de lítio de 12,8V 200Ah armazena:
12,8V × 200Ah = 2.560Wh
Assumindo 80% de profundidade de descarga utilizável e 90% de eficiência do inversor:
2.560Wh × 0,80 × 0,90 = aproximadamente 1.843Wh de energia CA utilizável
Teoricamente, esta bateria poderia fornecer:
Uma carga de 300W por aproximadamente 6,1 horas
Uma carga de 600W por aproximadamente 3 horas
Uma carga de 900W por aproximadamente 2 horas
Estes valores são estimativas de planejamento, e não tempos de execução garantidos.
Compradores que procuram uma bateria de lítio Mecer 200Ah ou outro produto 200Ah de marca específica não devem comparar apenas a capacidade. Devem também comparar:
Tensão nominal
Energia útil
Química de lítio
Corrente contínua do BMS
Corrente máxima de carregamento
Protocolo de comunicação
Condições de teste do ciclo de vida
Garantia
Certificações
Compatibilidade com inversores aprovados
Não existe um tamanho fixo de bateria para um armazenamento com inversor de 1kVA com bateria de lítio.
Primeiro, determine a potência real em watts do inversor, porque 1kVA nem sempre é igual a 1kW. Depois, calcule a carga média conectada e o tempo de backup desejado.
Por exemplo, se a carga média for de 400 W e o tempo de backup necessário for de cinco horas:
400 W × 5 horas = 2.000 Wh de energia CA necessária
Após considerar as perdas do inversor e a profundidade de descarga permitida, a capacidade nominal da bateria deve ser superior a 2.000 Wh.
O BMS da bateria também deve ser capaz de fornecer a corrente contínua máxima e a corrente de pico do inversor.
A expressão bateria de lítio de 3000 watts pode se referir a dois requisitos diferentes:
Um inversor de 3.000 W
Uma bateria com aproximadamente 3.000 Wh de energia armazenada
Esses valores não são intercambiáveis.
Watts descrevem a rapidez com que a energia pode ser fornecida. Watt-horas descrevem quanta energia está armazenada.
Uma bateria de 3.000Wh poderia, teoricamente, alimentar uma carga de 1.000W por menos de três horas, após considerar a profundidade de descarga utilizável, as perdas do inversor e o consumo do sistema. Isso não significa necessariamente que a bateria possa fornecer com segurança uma carga de 3.000W; isso também depende da sua tensão e da classificação de corrente de descarga do BMS.
Um inversor portátil com armazenamento em bateria de íons de lítio normalmente combina uma bateria de lítio, inversor, sistema de carregamento e tomadas CA em um único invólucro.
Pode ser utilizado para:
Trabalho móvel
Atividades ao ar livre
Equipamentos de comunicação
Energia temporária
Pequenas cargas de emergência
Dispositivos de monitoramento remoto
Os compradores devem comparar a potência contínua de saída, a capacidade de pico, a energia da bateria, o tempo de carregamento, a tensão de entrada solar e os padrões de tomadas. O design portátil não elimina a necessidade de ventilação e proteção elétrica.
Uma bateria de lítio para aplicações em inversores residenciais deve ser dimensionada a partir de uma lista de cargas essenciais e do período de backup necessário.
Um pequeno sistema residencial pode suportar:
Iluminação
Ventiladores
Televisão
Equipamentos de internet
Computadores
Refrigeração selecionada
Sistemas maiores podem operar bombas, aparelhos de ar-condicionado e cargas domésticas mais amplas, mas exigem maior potência de saída do inversor, mais energia da bateria e uma análise cuidadosa da potência de pico.
Um inversor MPPT híbrido combinado com baterias LiFePO4 de parede ou de rack pode coordenar a geração solar, o carregamento da bateria, a entrada da rede elétrica e a energia de backup.
O sistema deve definir claramente quais circuitos domésticos estão conectados à saída de backup. Instalar um inversor grande não significa que todos os aparelhos devem se tornar automaticamente uma carga de backup.
Um sistema solar off-grid deve ser projetado em torno de um balanço energético diário completo.
O conjunto solar deve suprir o consumo diário e restaurar a energia descarregada da bateria. A bateria deve suportar a demanda noturna e o número necessário de dias com pouca insolação. O inversor deve suportar cargas contínuas e de pico, enquanto a entrada MPPT deve corresponder à tensão e à corrente do string fotovoltaico.
É por isso que o inversor solar, a bateria solar e o sistema solar completo devem ser selecionados em conjunto.
A compra por componente pode resultar em:
Um inversor que não consegue se comunicar com a bateria
Uma bateria que limita a saída do inversor
Capacidade de carregamento solar insuficiente
Tensão incorreta da string fotovoltaica
Corrente CC excessiva
Tempo de backup inadequado
Dificuldade em obter suporte técnico
Os compradores comerciais também devem avaliar:
Operação em paralelo e trifásica
Expansão da bateria
Monitoramento centralizado
Diagnóstico remoto de falhas
Consistência de lote
Disponibilidade de peças de reposição
Documentação de instalação
Treinamento técnico
Procedimentos de garantia
Resposta pós-venda
Os testes de amostra devem reproduzir as condições pretendidas da bateria, do PV e da carga, em vez de testar o inversor como um produto isolado.
Não existe um preço universal de inversor para bateria de lítio sem uma especificação definida.
Um orçamento pode abranger:
Apenas o inversor
Um inversor com bateria de lítio
Um pacote de bateria e inversor
Um sistema solar completo
Painéis solares e estruturas de montagem
Dispositivos de proteção elétrica
Acessórios de monitorização e comunicação
Fatores importantes de preço incluem:
Saída do inversor e capacidade de pico
Arquitetura híbrida ou off-grid
Saída de onda senoidal pura
Design de baixa frequência ou alta frequência
Faixa de entrada MPPT e número de rastreadores
Tensão da bateria e kWh utilizáveis
BMS da bateria e funções de comunicação
Grau de proteção do invólucro
Certificações
Funções de monitoramento
Garantia
Quantidade do pedido
Personalização
Destino de envio
As equipes de compras devem comparar o valor total do sistema em vez do preço de destaque. Um inversor de preço mais baixo pode exigir equipamentos adicionais ou pode não se comunicar com a bateria selecionada.
Uma bateria superdimensionada pode adicionar custo desnecessário sem resolver um problema de potência do inversor. Da mesma forma, um inversor superdimensionado pode aumentar o consumo em standby e exigir cabos de bateria e dispositivos de proteção maiores.
Um fabricante que abrange inversores solares, baterias de lítio e sistemas solares completos pode avaliar as conexões entre diferentes linhas de produtos antes do envio.
Isto é particularmente valioso para distribuidores, empreiteiros EPC, grossistas e compradores de projetos que exigem configurações repetíveis e documentação técnica específica por modelo.
O catálogo de inversores solares e as fichas técnicas de produtos da Anern abrangem as gamas de inversores híbridos, off-grid, MPPT e de baixa frequência. Os compradores podem usar estes documentos para comparar os níveis de potência disponíveis antes de solicitar um sistema compatível com bateria.
O artigo sobre empresas chinesas de energia solar também explica o papel dos fabricantes chineses que fornecem inversores solares, armazenamento em baterias de lítio, painéis solares e soluções solares integradas para os mercados globais.
A capacidade de fabrico deve também ser apoiada por evidências reais de implementação. Os casos de projeto de sistemas de energia solar da Anern incluem instalações de inversores solares, baterias de lítio e sistemas completos em aplicações residenciais, comerciais e off-grid.
Exemplos publicados incluem:
400 inversores solares híbridos MPPT para edifícios comerciais no Líbano
80 conjuntos de inversores solares EVO de 10,2kW na República Democrática do Congo
Esses casos demonstram experiência em projetos de diferentes escalas, embora cada novo sistema ainda deva ser projetado de acordo com suas próprias cargas, clima, condições da rede e requisitos locais.
A seleção correta do equipamento deve ser seguida de uma instalação profissional.
Antes de instalar um inversor de energia de íon-lítio, verifique:
Polaridade da bateria
Secção transversal do cabo
Classificação de fusíveis e disjuntores
Aterramento
Dispositivos de desconexão CC
Binário do terminal
Cabos de comunicação
Endereços da bateria
Configurações do inversor
Sequência de arranque e paragem
A instalação deve ser concluída por pessoal qualificado de acordo com os regulamentos elétricos locais aplicáveis.
A Anern disponibiliza vários recursos técnicos para compradores e instaladores:
Brochuras e fichas técnicas de inversores solares para comparação preliminar de produtos
Manuais do utilizador de inversores solares para configurações, modos de funcionamento, avisos e códigos de erro
Guia de instalação de inversores solares para cablagem, integração de baterias e comissionamento
Guia de manutenção de inversores solares para inspeção elétrica, limpeza e verificações de funcionamento
Vídeos de inversores solares, baterias e sistemas para referências visuais de produtos e instalação
Utilize sempre o documento técnico do modelo exato de inversor e bateria que está a ser instalado.
Não. O inversor deve corresponder à tensão e à faixa de funcionamento da bateria. Um inversor-carregador também deve suportar os parâmetros corretos de carregamento de lítio. O BMS da bateria deve ser capaz de fornecer a corrente contínua e de pico necessárias.
O melhor inversor é aquele aprovado para a química e a tensão da bateria, que suporta a carga contínua e de pico exigidas e que oferece funções adequadas de carregamento, proteção e comunicação com o BMS. Para eletrônicos domésticos sensíveis, normalmente recomenda-se saída de onda senoidal pura.
Sim, especialmente para aplicações pequenas de backup e portáteis. No entanto, a corrente CC torna-se muito alta quando a potência do inversor aumenta. Sistemas residenciais maiores normalmente usam baterias de 24V ou 48V para reduzir a corrente.
O tempo de operação depende da tensão da bateria e da carga conectada. Uma bateria de 12,8V 200Ah armazena 2,56kWh nominalmente, enquanto uma bateria de 51,2V 200Ah armazena 10,24kWh nominalmente. O tempo de operação utilizável também deve levar em conta a profundidade de descarga permitida e a eficiência do inversor.
Nem sempre. "Inversor de lítio" geralmente descreve um inversor compatível com lítio vendido separadamente. "Inversor com bateria de lítio" pode descrever um pacote, enquanto um produto portátil de armazenamento de energia pode integrar a bateria e o inversor em um único invólucro.
Não. Um inversor de 3.000W descreve a taxa na qual a energia pode ser fornecida. Uma bateria de 3.000Wh descreve a quantidade de energia armazenada.
Somente se o inversor-carregador existente suportar a faixa de tensão e as configurações de carregamento da bateria de lítio. A equalização, a compensação de temperatura e a proteção de baixa tensão também devem ser analisadas. Uma confirmação por escrito da compatibilidade deve ser obtida antes da substituição.
Nem todo sistema exige comunicação em malha fechada, mas ela é valiosa para o relatório do estado de carga e a proteção coordenada. Se a comunicação não estiver disponível, a operação baseada em tensão só deve ser usada quando aprovada por ambos os fabricantes.
Um sistema confiável de inversor com bateria de lítio começa pela compatibilidade, e não apenas pela potência do inversor.
Os compradores devem compatibilizar a tensão e a química da bateria, verificar os parâmetros de carregamento e a comunicação BMS, calcular a potência contínua e de pico, confirmar a corrente de descarga da bateria e dimensionar o armazenamento de acordo com a demanda de energia e o tempo de backup.
Para uma unidade de backup portátil, uma bateria de íons de lítio para uso em inversor residencial ou um projeto solar off-grid completo, aplica-se o mesmo princípio: o inversor, a bateria e o conjunto solar devem ser especificados como um sistema coordenado.
A Anern fornece inversores solares, baterias de lítio e sistemas completos de energia solar para aplicações residenciais, comerciais e de projetos. Os compradores podem consultar os downloads técnicos e os casos de projetos globais da Anern antes de solicitar uma configuração com base na sua lista de cargas, duração do backup, ambiente de instalação e requisitos do mercado de destino.
