Cooperamos com mais de 200 países em projetos de energia solar e projetos de iluminação rodoviária. Exportamos produtos para muitos países e participamos de diversos projetos governamentais importantes ao redor do mundo.
Cooperamos com mais de 200 países em projetos de energia solar e projetos de iluminação rodoviária. Exportamos produtos para muitos países e participamos de diversos projetos governamentais importantes ao redor do mundo.
A Anern tem 17 anos de experiência na fabricação de iluminação solar e produtos solares. A Anern está sediada em Guangzhou. Com uma base de produção de 30.000 metros quadrados, a nossa empresa conta com uma equipe de P&D com mais de 100 pessoas.
Os sistemas de bateria solar de lítio Anern são soluções avançadas de armazenamento de energia concebidas para aplicações solares residenciais, comerciais e industriais. Foram projetados para funcionar perfeitamente com inversores solares e sistemas de gestão de energia, proporcionando armazenamento de energia estável, proteção inteligente do BMS e longa vida útil.
Este guia de instalação explica onde, como e por quem as baterias de lítio Anern devem ser instaladas para garantir:
Segurança elétrica
Desempenho ideal do sistema
Conformidade com os requisitos de garantia e regulamentares
Importante: Este guia destina-se apenas a instaladores profissionais. Os utilizadores finais não devem tentar a instalação sem apoio técnico certificado.
Todas as instalações de baterias solares de lítio Anern devem ser realizadas por profissionais qualificados, incluindo:
Eletricistas certificados
Instaladores licenciados de PV solar
Integradores de sistemas ESS treinados
A instalação profissional garante:
Cablagem elétrica e polaridade corretas
Comunicação adequada entre inversor e bateria
Conformidade com os códigos elétricos locais
Proteção da garantia do produto
A escolha do ambiente de instalação correto é fundamental para a segurança, o desempenho e a vida útil da bateria.
Instalação em ambiente interior fortemente recomendada
Área seca, limpa e bem ventilada
Livre de gases corrosivos, materiais inflamáveis ou vapores químicos
Evite luz solar direta e fontes de calor
Distância mínima de segurança: ≥ 30 cm em todos os lados
Garanta fluxo de ar desobstruído para arrefecimento e acesso de manutenção
| Parâmetro | Requisito |
| Temperatura de Descarga | -20°C a 60°C |
| Temperatura de Carga | 0°C a 55°C |
| Temperatura de armazenamento | -20°C a 45°C |
| Umidade Relativa | ≤ 90% (sem condensação) |
Antes da instalação, certifique-se de que todos os procedimentos de segurança sejam seguidos.
Luvas elétricas isoladas
Sapatos de segurança
Óculos de proteção
Desconecte todas as fontes de energia antes da fiação
Use apenas ferramentas isoladas
Nunca provoque curto-circuito nos terminais da bateria
Ligue sempre primeiro à terra

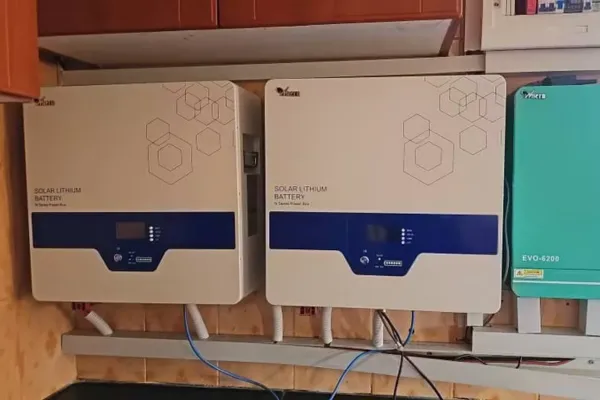

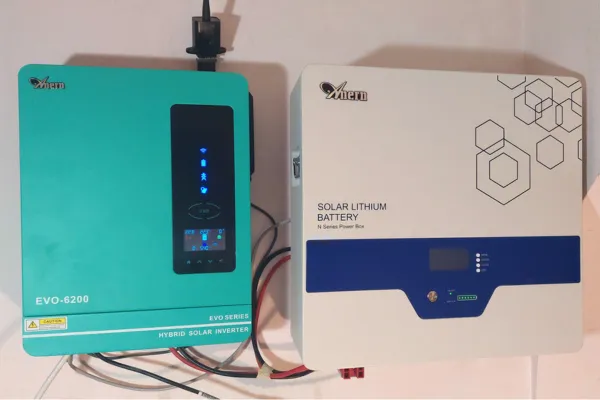

Modelos Aplicáveis: Série Nplus / Série Npro
Opções de Tensão: 24V / 48V / 51.2V
Passos de Instalação:
1. Fixe o suporte de montagem firmemente a uma parede de suporte
2. Pendure a unidade da bateria no suporte
3. Fixe a bateria no lugar para evitar movimentação
4. Conecte o aterramento de proteção
Recomendado para: Sistemas solares residenciais e pequenas instalações comerciais.
Sistemas aplicáveis: Sistemas de bateria de lítio de 48V 300Ah
Passos de Instalação:
1. Coloque a bateria sobre uma superfície plana, sólida e livre de vibrações
2. Garanta estabilidade contra tombamento
3. Mantenha espaço de ventilação suficiente
Recomendado para: Sistemas de armazenamento de energia de médio porte.
Sistemas aplicáveis:
Série AN-ESS – 60kWh / 114kWh / 215kWh
Passos de Instalação:
1. Fixe firmemente o rack da bateria ao chão
2. Instale os módulos de bateria de baixo para cima
3. Conecte a caixa de alta tensão e o sistema BMS
4. Conecte ao PCS ou a um inversor compatível
Recomendado para: projetos de ESS comerciais e industriais.
Uma instalação elétrica correta é essencial para a estabilidade e a segurança do sistema.
Verifique a polaridade CC correta antes da conexão
Instale disjuntores ou fusíveis CC conforme necessário
Use os tamanhos de cabo recomendados pelas especificações técnicas da Anern
Conecte os cabos de comunicação do BMS
Protocolos suportados: CAN / RS485
Confirme a comunicação estável entre a bateria e o inversor
Após a fiação, configure o inversor adequadamente.
Selecione Bateria de Lítio como tipo de bateria
Defina a tensão de carga e a tensão de corte
Configure os limites de corrente de acordo com as especificações da bateria
Confirme o estado de comunicação entre o inversor e a bateria
Parâmetros incorretos do inversor podem causar alarmes na bateria, redução da vida útil ou desligamento do sistema.
Siga esta sequência rigorosamente para evitar danos ao sistema:
1. Certifique-se de que todas as cargas estão DESLIGADAS
2. Ligue o Disjuntor da Bateria
3. Ligue o Inversor
4. Conectar entrada PV / Rede
5. Ligar cargas gradualmente
Antes da entrega do sistema, confirme o seguinte:
l Bateria instalada com segurança
l Ligação à terra corretamente conectada
l Sem alarmes ou códigos de erro presentes
l Arrefecimento e ventilação desobstruídos
l Estado da comunicação (online)
A instalação inadequada, a operação não autorizada ou o incumprimento deste guia podem resultar em:
Avaria do sistema
Riscos de segurança elétrica
Invalidação da garantia
Para proteção da garantia e fiabilidade do sistema a longo prazo, siga sempre as diretrizes oficiais de instalação da Anern ou contacte o suporte técnico autorizado. Consulte o guia de manutenção de bateria de lítio solar.
.webp)
.webp)
.webp)
As baterias solares de lítio Anern são projetadas principalmente para instalação em ambientes internos. A instalação ao ar livre não é recomendada, a menos que seja utilizado um invólucro à prova de intempéries certificado e todos os requisitos ambientais (temperatura, umidade, ventilação) sejam rigorosamente atendidos. A exposição direta à luz solar, chuva ou temperaturas extremas pode reduzir a vida útil da bateria e invalidar a garantia.
A instalação deve ser realizada apenas por profissionais qualificados, como eletricistas licenciados ou instaladores solares certificados. A instalação não autorizada por pessoal não treinado pode causar riscos de segurança, falhas no sistema ou invalidação da garantia.
É necessária uma folga mínima de 30 cm em todos os lados para garantir ventilação adequada, dissipação de calor e acesso para manutenção. Uma folga insuficiente pode causar sobreaquecimento ou degradação do desempenho.
As baterias de lítio Anern conectam-se aos inversores solares através de:
Cabos de alimentação DC (garanta a polaridade correta)
Cabos de comunicação BMS usando CAN ou RS485
Após a ligação, o inversor deve ser configurado no modo Bateria de Lítio, com os parâmetros de tensão e corrente corretos de acordo com as especificações técnicas da Anern.
Configurações incorretas do inversor podem resultar em:
Falha de comunicação da bateria
Alarmes do sistema ou códigos de falha
Vida útil reduzida da bateria
Desligamento automático do sistema
Siga sempre os valores de configuração do inversor recomendados pela Anern.
A sequência correta de inicialização é:
Todas as cargas DESLIGADAS
Disjuntor da bateria LIGADO
Inversor LIGADO
Entrada fotovoltaica ou da rede LIGADA
Cargas LIGADAS gradualmente
Seguir esta sequência ajuda a evitar danos ao inversor ou à bateria.
Sim. As baterias de lítio Anern suportam configurações escaláveis, incluindo:
Conexão em paralelo para maior capacidade
Sistemas montados em rack
Soluções ESS de alta tensão (série AN-ESS)
O dimensionamento e a expansão do sistema devem ser realizados por integradores profissionais de ESS.
Sim. A instalação inadequada, a modificação não autorizada ou o incumprimento das diretrizes oficiais de instalação podem anular a garantia do produto. Para cumprimento da garantia, utilize sempre instaladores certificados e componentes aprovados.
