Guia de Instalação do Inversor Solar

Este guia de instalação de inversor solar fornece uma referência técnica passo a passo para instalar inversores solares Anern, incluindo sistemas off-grid, inversor solar híbrido, inversor solar MPPT, inversor solar de baixa frequência e inversor em paralelo.

Foi concebido para instaladores profissionais, empreiteiros EPC, integradores de sistemas e equipas técnicas, e abrange requisitos de segurança, ligações de cablagem, integração de baterias e procedimentos de colocação em serviço habitualmente utilizados em sistemas solares residenciais e pequenos sistemas comerciais.

Este guia centra-se nas práticas de instalação padrão para apoiar a operação segura, o desempenho estável do sistema e a fiabilidade a longo prazo.

1. Requisitos de Segurança Antes da Instalação

Antes de instalar qualquer inversor solar, certifique-se de que as seguintes condições de segurança são cumpridas:

• A instalação deve ser realizada por pessoal qualificado e formado

• Desligue todas as fontes de alimentação CA e CC antes da instalação ou manutenção

• Siga os códigos e regulamentos elétricos locais

• Nunca ligue a cablagem fotovoltaica, da bateria ou CA enquanto o inversor estiver ligado

• Utilize ferramentas isoladas e equipamento de proteção individual (EPI) adequado

• A preparação de segurança adequada reduz o risco de choque elétrico, danos ao equipamento e falhas no sistema.

2. Desembalagem e Inspeção Inicial

Após receber o inversor:

• Inspecione a embalagem externa quanto a danos

• Verifique se a carcaça do inversor apresenta defeitos visíveis

Confirme se todos os acessórios estão incluídos:

• Suporte de montagem na parede

• Parafusos de montagem

• Cabos de comunicação (se aplicável)

• Manual do usuário e documentação

• Não instale o inversor se forem encontrados danos físicos.

3. Requisitos do Ambiente de Instalação

O local de instalação do inversor deve cumprir as seguintes condições:

• Área interior ou abrigada (protegida da chuva e da luz solar direta)

• Parede sólida e não inflamável (recomenda-se betão ou tijolo)



Ambiente bem ventilado

• Distância mínima de segurança: ≥ 30 cm em todos os lados

• Intervalo de temperatura ambiente: –10°C a 50°C

• Evite áreas com elevada humidade, gases corrosivos ou acumulação de poeira

Um ambiente de instalação correto afeta diretamente a vida útil e o desempenho do inversor.

4. Montagem do Inversor Solar

Para montar o inversor:

• Utilize o suporte de montagem na parede fornecido

• Perfure os orifícios de fixação de acordo com as dimensões do suporte

• Fixe o suporte com parafusos de expansão

• Pendure o inversor verticalmente no suporte

• Certifique-se de que o inversor está firmemente fixado e nivelado

• Remova a tampa inferior antes da ligação elétrica

• A instalação vertical favorece a dissipação adequada do calor.

5. Ligação à Terra (Grounding)

O aterramento adequado é obrigatório para segurança e proteção contra surtos.

• Conecte o terminal de aterramento do inversor a um aterramento terra confiável

• Use o tamanho do cabo de aterramento de acordo com as normas elétricas locais

• Garanta baixa resistência de aterramento

O aterramento incorreto pode causar choque elétrico ou danos ao equipamento.

6. Fiação de Entrada CA e Saída CA

Ao conectar a fiação CA:

Instale um disjuntor CA externo entre a rede elétrica e o inversor

Confirme a polaridade correta da fiação:

• L (Linha): Marrom ou Preto

• N (Neutro): Azul

• PE (Terra): Verde/Amarelo

• Não confunda os terminais de entrada CA e saída CA

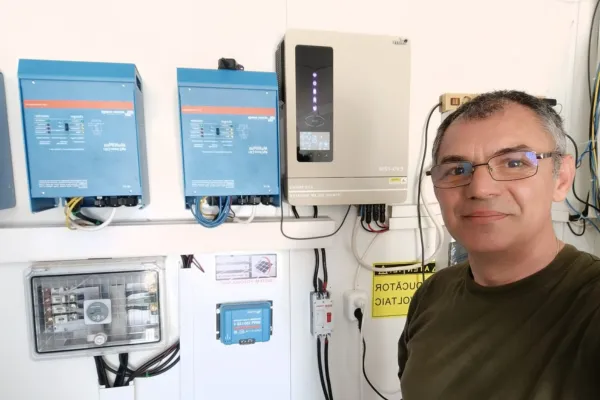

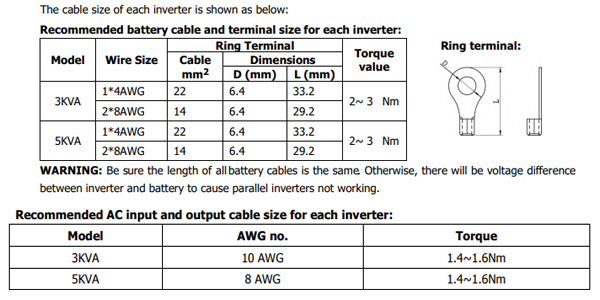

• Selecione o tamanho do cabo com base na potência nominal do inversor

• Aperte bem todos os parafusos dos terminais

Uma fiação CA inadequada pode causar mau funcionamento do inversor ou desligamento por proteção.

Consulte o Diagrama de Fiação Completo do Inversor Solar

7. Conexão FV (Painel Solar)

Para a fiação de entrada fotovoltaica:

• Instale um disjuntor CC entre o conjunto FV e o inversor

• Verifique se a tensão de circuito aberto do PV não excede a classificação máxima do inversor

Conecte:

• PV+ → terminal PV+

• PV− → terminal PV−

• Use cabos CC com classificação adequada e ferramentas isoladas

• Conclua a fiação PV antes de ligar o inversor

Sempre verifique novamente a polaridade do PV para evitar danos ao inversor.

8. Conexão da Bateria

8.1 Conexão da Bateria de Chumbo-Ácido

• Certifique-se de que a tensão da bateria corresponda às especificações do inversor

• Instale um disjuntor CC ou fusível entre a bateria e o inversor

• Conecte BAT+ e BAT− corretamente

• Capacidade de bateria recomendada: ≥ 200Ah para operação estável do sistema

8.2 Conexão da Bateria de Lítio

• Confirme a compatibilidade do protocolo da bateria de lítio

• Conecte primeiro os cabos de alimentação da bateria

• Conecte o cabo de comunicação do BMS (RS485 ou CAN)

• Selecione o tipo de bateria nas configurações do inversor antes de iniciar

• A configuração correta da bateria garante carregamento e proteção precisos.

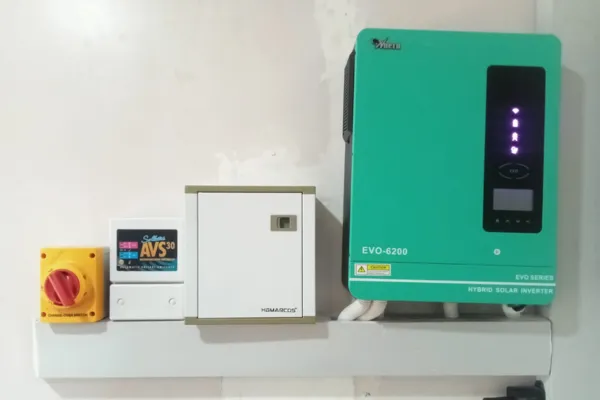

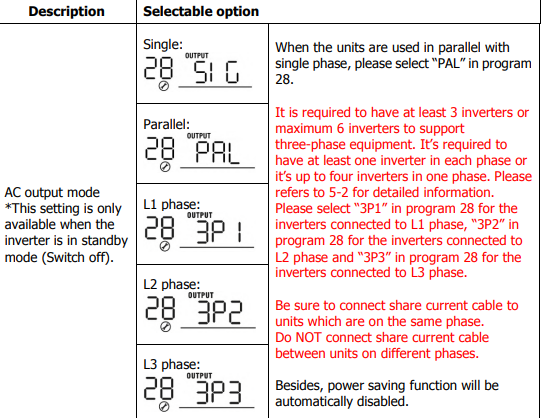

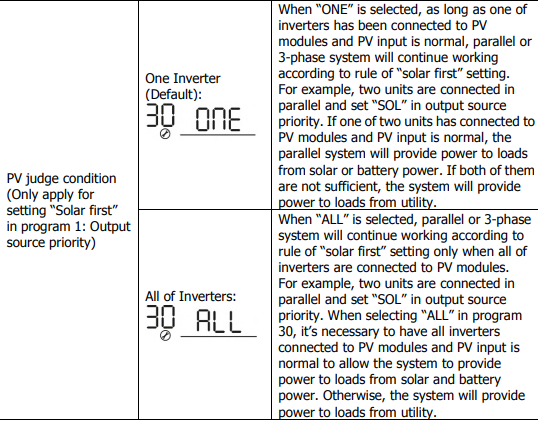

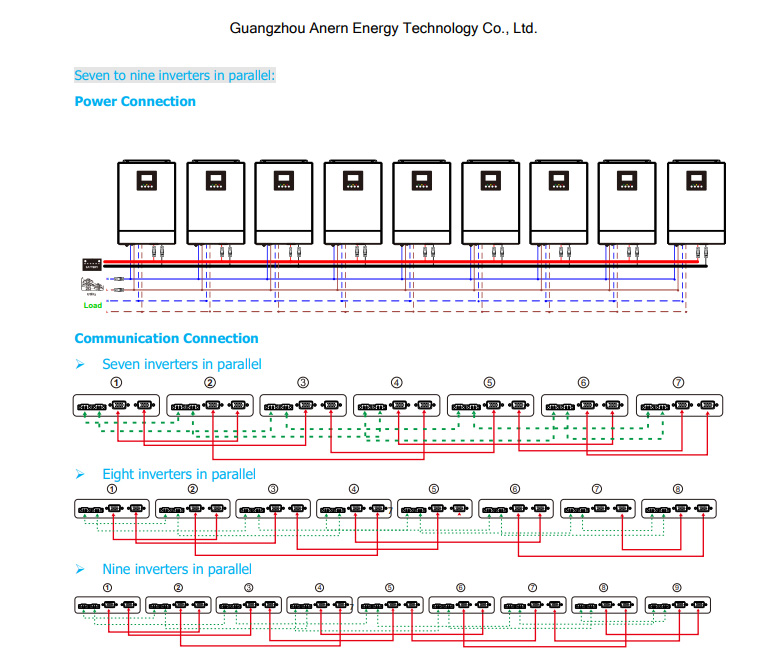

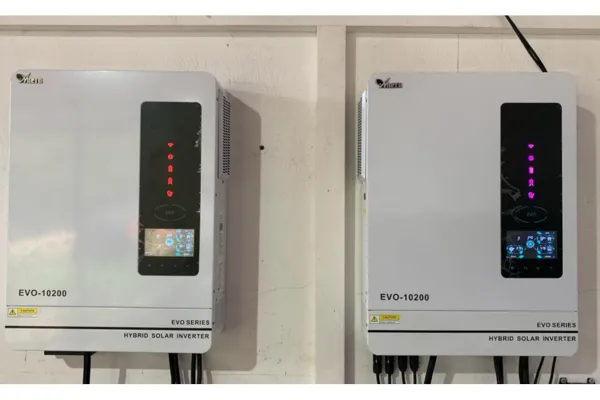

9. Instalação de Inversores em Paralelo (Se Aplicável)

Para sistemas em paralelo:

• Utilize modelos de inversor idênticos

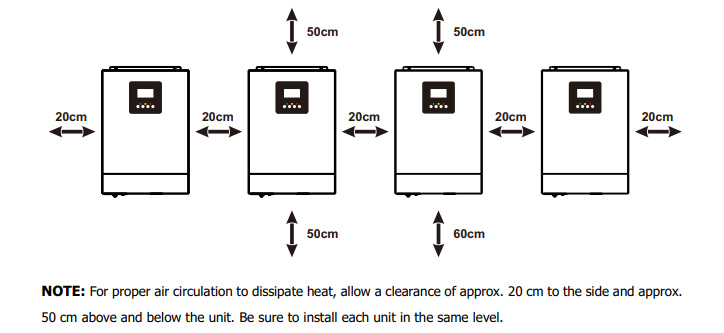

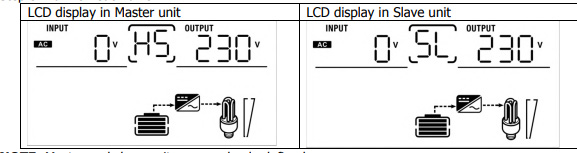

• Siga as regras de configuração mestre–escravo

• Garanta que os cabos das baterias tenham o mesmo comprimento

• Ligue corretamente os cabos de comunicação em paralelo

• Configure os parâmetros de paralelismo antes de ligar

• A instalação de inversores em paralelo deve seguir rigorosamente as especificações do fabricante.

10. Configuração de Comunicação e Monitorização (Opcional)

Se suportado:

• Insira o módulo de comunicação Wi-Fi ou GPRS

• Conexões seguras de cabos de comunicação

• Configure o monitoramento do sistema via aplicativo móvel ou plataforma web

• O monitoramento permite o status do sistema em tempo real e a detecção de falhas.

11. Inspeção Final Antes de Ligar

Antes de iniciar o inversor, confirme:

• Todas as conexões de fiação estão seguras

• O aterramento está concluído

• Os disjuntores CA e CC estão DESLIGADOS

• A tampa inferior está reinstalada corretamente

12. Sequência de Ligação

Siga a sequência de inicialização correta:

• Ligue o disjuntor da bateria

• Ligue o interruptor de alimentação do inversor

• Ligue o disjuntor fotovoltaico

• Ligue o disjuntor de entrada CA

• Verifique o visor LCD e o estado do sistema

Uma ordem de inicialização incorreta pode acionar a proteção do sistema.

13. Notas de Operação e Manutenção

• Mantenha as aberturas de ventilação limpas

• Inspecione a fiação e os terminais periodicamente

• Não sobrecarregue o inversor

• Para desligamento prolongado, desconecte a energia fotovoltaica, da bateria e da rede elétrica

• A inspeção regular melhora a confiabilidade e a vida útil do sistema.
